CẤU TẠO THANG MÁY THỦY LỰC VÀ NGUYÊN LÝ HOẠT ĐỘNG
CẤU TẠO THANG MÁY THỦY LỰC
Thang máy thủy lực được cấu tạo bao gồm các phần như: Tủ điều khiển trung tâm, Piston, hệ thống cơ khí và hệ thống Cabin, giếng thang.
TỦ ĐIỀU KHIỂN TRUNG TÂM THANG MÁY THỦY LỰC
Tủ điều khiển trung tâm thường được bố trí lắp đặt phía bên ngoài giếng thang và tại tầng thấp nhất với khoảng cách tối đa là 7m. Tủ điều khiển trung tâm thang máy công nghệ thủy lực bao gồm có các bộ phận sau:
- Động cơ: Hay chính là máy bơm điện hỗ trợ tạo lực đẩy chất lỏng lên Piston tác động vận hành thang máy.
- Bể chứa chất lỏng: Chất lỏng được sử dụng ở đây thường là dầu nhớt, một loại nhiên liệu khá quen thuộc được sử dụng trong thang máy với những dòng công nghệ như này.
- Hệ thống điện điều khiển: Giúp máy móc được vận hành tự động theo chu trình được thiết lập mà không cần đến sự tác động quá nhiều từ con người.
- Hệ thống van thủy lực: Van thủy lực giúp cho dòng chảy của dung dịch chất lỏng được chảy đúng hướng qua hệ thống thủy lực. Và hướng của dòng chảy được xác định vị trí bởi ống dẫn chỉ. Chỉ khi bật van thủy lực thì hệ thống thủy lực của thang máy mới bắt đầu hoạt động.
PISTON THỦY LỰC
Cấu tạo của piston thang máy thủy lực có độ dài tối đa 18m, với đường kính từ 100mm – 200mm và đường kính ống dẫn dầu là 5mm.
Cấu tạo thang máy thủy lực
HỆ THỐNG CƠ KHÍ THANG MÁY THỦY LỰC
Hệ thống cơ khí bao gồm các bộ phận như: rail dẫn hướng, cáp kép, shoe dẫn hướng, khung cabin.
Rail dẫn hướng: có chức năng dẫn hướng Cabin thang máy theo một chiều nhất định kết hợp với bộ phận giữ thăng bằng như đối trọng. Giúp Cabin di chuyển đúng hướng tránh đi lệch, không xảy ra sự cố.
Khung Cabin: Là phần khung được thiết kế nhằm tạo sự cố định và sức bền cho buồng thang máy, khung Cabin thường được làm từ thép vô cùng cứng cáp và bền bỉ.
Shoe dẫn hướng: Sử dụng để điều hướng và giữ thăng bằng cho Cabin di chuyển theo phương thẳng đứng.
HỆ THỐNG CABIN VÀ KHUNG GIẾNG THANG
Hệ thống này bao gồm phần cửa tầng Cabin, Cabin thang máy và phần khung giếng thang. Các bộ phận này được liên kết chặt chẽ với nhau tạo nên chiếc thang máy thủy lực hoàn chỉnh. Là bộ phận chứa người phục vụ cho hành trình thang máy được an toàn nhất.
NGUYÊN LÝ HOẠT ĐỘNG CỦA THANG MÁY THỦY LỰC
Khác với các loại thang máy thông thường, thang máy thủy lực có nguyên lý hoạt động chiều lên và chiều xuống hoàn toàn khác nhau do lực đẩy thủy lực. Nhờ vậy cũng tạo nên được nét đặc biệt, và cũng đem lại nhiều ưu điểm cho dòng sản phẩm này.
Mô hình thang máy thủy lực
TRƯỜNG HỢP THANG MÁY VẬN HÀNH THEO HƯỚNG ĐI LÊN
Để tác động thang máy di chuyển đi lên, động cơ điện (hay máy bơm) sẽ bơm dầu từ bể chứa vào một đường ống dẫn đến các xi lanh. Từ đó, áp suất trong xi lanh sẽ tạo thành một lực đẩy Piston tác động đến Cabin di chuyển đi lên.
Thang máy khi đã đến được tầng cần chọn thì lúc này hệ thống điều khiển sẽ gửi tín hiệu đến tủ điện, kết hợp với cảm biến và hệ thống van giúp thang ngừng di chuyển và kết thúc hành trình một cách êm ái và nhẹ nhàng nhất.
TRƯỜNG HỢP THANG MÁY VẬN HÀNH THEO CHIỀU ĐI XUỐNG
Khi thang máy được gọi đi xuống các tầng phía dưới, hệ thống điều khiển thang máy và cảm biến lúc này sẽ truyền tín hiệu điều khiển đến hệ thống van. Lúc này chất lỏng trong các xi lanh sẽ chảy về bể chứa và thả Cabin dần đi xuống.
Nếu thang máy thủy lực trong trường hợp này gặp phải sự cố vượt tốc chiều xuống, thì van tiết lưu đặt ở Piston nối với ống dẫn dầu sẽ tự động khóa lại để hãm không cho thang máy chạy xuống nữa. Hệ thống van được thiết kế tự động nên khi gặp sự cố van sẽ tự ngắt và Cabin sẽ dừng lại đảm bảo an toàn cho người dùng phía trong buồng thang.
ƯU NHƯỢC ĐIỂM THANG MÁY THỦY LỰC
ƯU ĐIỂM CỦA THANG MÁY THỦY LỰC
Tốc độ hành trình nhanh chóng: Thang máy thủy lực có vận tốc từ 0.3m/s – 0.6m/s nhanh gấp 4 lần so với các loại thang máy thông thường trước đây. Với vận tốc này thang máy thủy lực không chỉ giúp nhu cầu đi lại của hành khách trở nên nhanh chóng, tiết kiệm thời gian mà vẫn đảm bảo được an toàn cho các thành viên,
Vận hành êm ái, nhẹ nhàng: Thang máy thủy lực được đánh giá cao với khả năng vận hành êm ái, không tiếng ồn. Độ ồn của thang máy chỉ dao động trong khoảng từ 40dB – 48dB. Và trong trường hợp thang máy hoạt động lúc đêm muộn thì cũng sẽ không gây ảnh hưởng gì đến người già hay trẻ em vì độ ồn là rất thấp.
Tiết kiệm điện: Nhờ hoạt động của lực đẩy Piston mà thang máy thủy lực chỉ tiêu tốn điện ở chiều đi lên. Còn chiều đi xuống gần như không tiêu thụ điện năng, tiết kiệm được 50% điện năng so với loại thang thông thường.

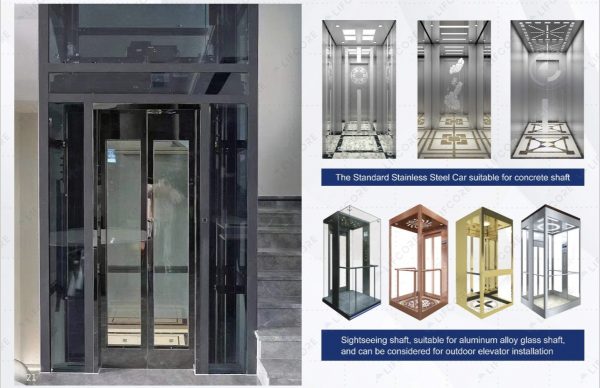

Thiết kế đa dạng, sang trọng, đẳng cấp: Khách hàng có thể yêu cầu đặt hàng, lắp ráp thang máy theo sở thích của mình về mẫu mã.
Ngoài ra, thang máy thủy lực cũng sẽ được đo lường các kích thước theo mong muốn của chủ hộ sao cho phù hợp nhất. Các chất liệu được thiết kế thang rất đa dạng từ: da, đá quý, sợi Carbon hay gỗ,…Hình dáng kiến trúc của thang cũng được cập nhật đổi mới thường xuyên theo xu hướng thị trường tạo nên sự sang trọng, đẳng cấp.
Được trang bị những tính năng ưu việt: Bên cạnh những tính năng vượt trội, thang máy thủy lực còn được cài đặt thêm những tính năng ưu việt hơn, hỗ trợ cho hoạt động của thang máy như: hệ thống tự động cứu hộ 4 lớp.
Hệ thống cứu hộ tự động sẽ có những gì? Bao gồm các lớp cứu hộ tự động như: SRS, điện thoại liên lạc khẩn cấp Ecmall, quạt thông gió công nghệ Plasmacluster, hệ thống cảnh báo đột quỵ SWS, hệ thống kiểm soát lối vào thông minh SES,…Với các hệ thống này không chỉ có chức năng theo dõi, cứu hộ kịp thời mà còn giúp kiểm soát được an ninh, an toàn thang máy.
NHƯỢC ĐIỂM CỦA THANG MÁY THỦY LỰC
Nhược điểm của thang máy thủy lực có lẽ nằm ở phần giá thành. Với công nghệ vô cùng hiện đại và những tính năng đặc biệt, mẫu mã bắt mắt, sang trọng thì đi kèm theo đó là mức giá khá cao.
Ngoài ra, thang máy sử dụng công nghệ thủy lực với bể chứa bằng dầu nên dễ bị rây ra ngoài gây ô nhiễm môi trường nếu không được xử lý tốt.
TẢI TRỌNG VÀ KÍCH THƯỚC THANG MÁY THỦY LỰC GIA ĐÌNH
Thang máy thủy lực gia đình có các tải trọng phổ biến như 275kg, 375kg và 450kg. Dưới đây bvm xin giới thiệu tới quý khách thông số kỹ thuật và kích thước tham khảo của từng tải trọng như sau:
THÔNG SỐ KỸ THUẬT CHUNG CỦA CÁC TẢI TRỌNG
Tải trọng: 275kg, 375kg và 450kg.
Kích thước Cabin tối đa: 1400mm x 1400mm (rộng x sâu).
Tốc độ vận hành: 0.3 m/s.
Độ dài hành trình: 18m.
Số tầng phục vụ tối đa: 6 tầng.
Chiều sâu hố PIT tối thiểu: 150mm – 180mm.
Chiều cao OH: 2400mm – 2600mm.
Kích thước tủ điều khiển: 750mm x 410mm x 1400mm.
Bản vẽ thang máy thủy lực
KÍCH THƯỚC THANG MÁY THỦY LỰC TẢI TRỌNG 275KG
- Kích thước hố thang: 975mm x 900mm (đối với giếng xây dựng bằng bê tông) và 1050mm x 1000mm (đối với giếng dựng bằng khung thép).
- Kích thước Cabin thang máy: 600mm x 800mm (rộng x sâu).
- Kích thước cửa Cabin: 600mm.
- Chiều cao OH: 2400mm.
- Chiều sâu hố PIT: 150mm.
KÍCH THƯỚC THANG MÁY THỦY LỰC GIA ĐÌNH 375KG
- Kích thước hố thang: 1200mm x 1200mm ( đối với hố bê tông) và 1300mm x 1400mm (đối với hố dựng thép).
- Kích thước Cabin thang máy 375kg: 800mm x 800mm hoặc 800mm x 1200mm (rộng x sâu) (kích thước tùy theo công trình thực tế).
- Kích thước cửa Cabin: 750mm.
- Chiều cao OH: 2500mm.
- Chiều sâu hố PIT: 150mm.
KÍCH THƯỚC THANG MÁY THỦY LỰC GIA ĐÌNH 450KG
- Kích thước hố thang: 1300mm x 1400mm (hố thang bê tông) và 1400mm x 1500mm (hố thang dựng thép).
- Kích thước Cabin: 950mm x 1300mm (rộng x sâu).
- Kích thước cửa Cabin: 800mm.
- Chiều cao OH: 2600mm.
- Chiều sâu hố pit: 160mm.
GIÁ THANG MÁY THỦY LỰC GIA ĐÌNH
Giá thành thang máy luôn được nhiều người tiêu dùng quan tâm. Thang máy thủy lực gia đình có giá khá cao hơn các dạng thang thông thường, tuy đó đi kèm với giá cao bạn sẽ được sở hữu một chiếc thang máy vô cùng chất lượng.
Thang máy thủy lực gia đình có giá dao động từ trên 300-350 triệu đồng, tùy thuộc vào tải trọng, vào kết cấu ngôi nhà và lựa chọn thiết kế kiến trúc mà mức giá khác nhau. Một điều đáng quan tâm là giá để bảo dưỡng, sửa chữa thang máy khá cao. Tuy dạng thang này rất phổ biến và để xem xét có nên lắp đặt cho gia đình mình hay không cần căn cứ vào nhiều yếu tố thực tế khách quan khác nhau.
Để được sở hữu một chiếc thang máy thủy lực gia đình an toàn, chất lượng nhất hay bạn đang muốn tham khảo các dòng thang máy mini gia đình hãy liên hệ ngay tới công ty BVM VIỆT NAM chúng tôi.
Nếu bạn còn đang băn khoăn chưa biết về Hùng Phát thì chúng tôi xin giới thiệu, CÔNG TY TNHH ĐT XD BVM VIỆT NAM nằm trong top 3 Công ty thang máy gia đình được đánh giá cao “Vì lợi ích của người tiêu dùng” trên toàn quốc. Với các chi nhánh trải dài từ Bắc vào Nam phục vụ quý khách nhanh nhất 24/7.LH 0963830606
